Desain Terpadu: Sistem DC 48V Mengintegrasikan Modul Penyearah, Unit Pemantauan, Unit Distribusi Daya, Baterai, dan Semua Dalam Satu
Smart Lithium Battery: Smart Lithium Battery mendukung pencampuran baterai baru dan lama dan baterai timah lithium, dan memiliki fungsi dorongan cerdas untuk memenuhi kebutuhan catu daya jarak jauh 5G
Desain Daya Tinggi: Hingga 600A (36kW)
Dukungan Kapasitas Tinggi: Dukungan hingga 10 kelompok baterai lithium pintar 48v100ah atau 48v165ah
Dukungan input multi-energi: Mendukung listrik, diesel, dan matahari.
Mendukung beberapa lemari sistem secara paralel: Tingkatkan daya output
Dukung beberapa mode penyimpanan energi: mode cukur puncak, mode regulasi puncak, dll.
Cadangan ruang untuk pemasangan peralatan komunikasi

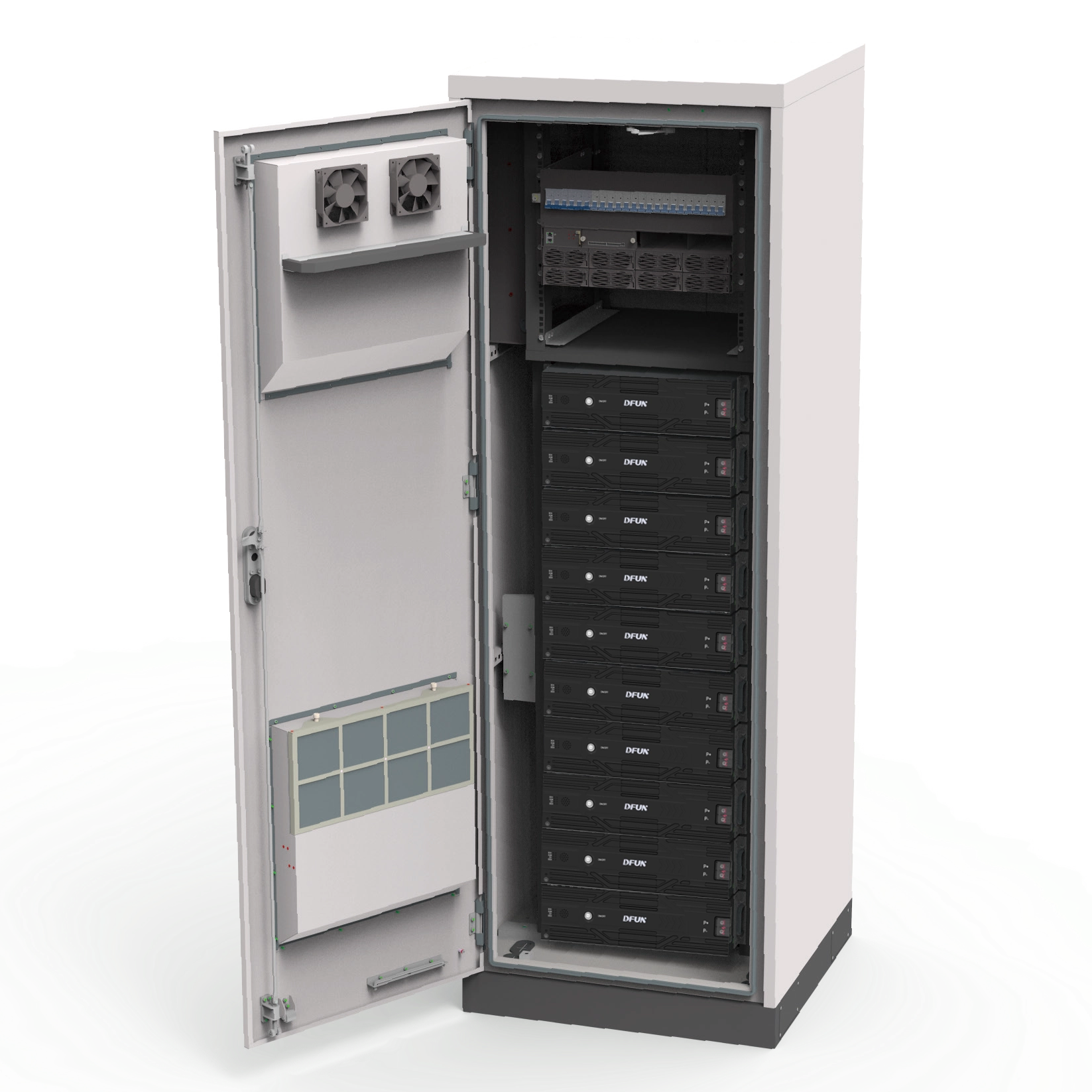

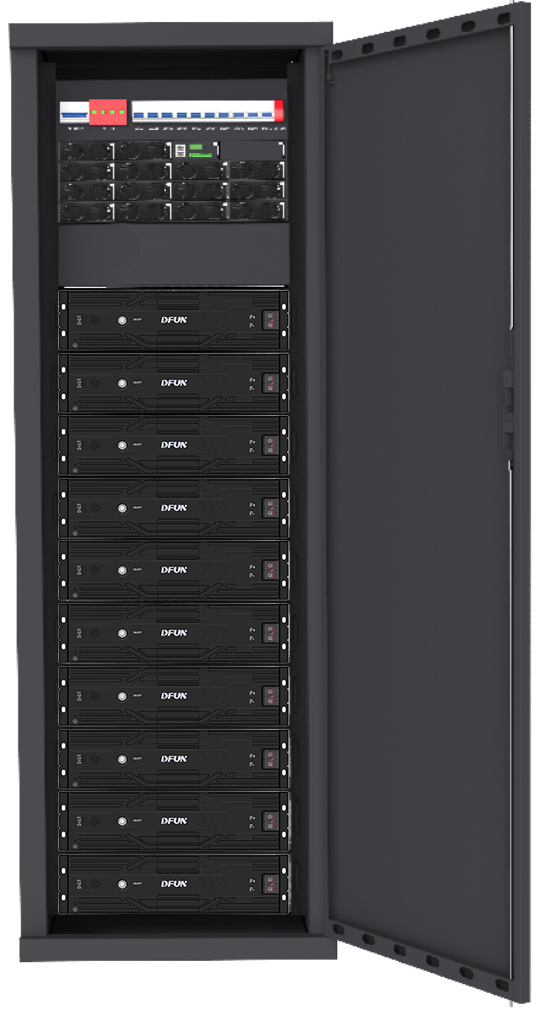

Jenis Solusi | Solusi 1 (Luar Ruang) | Solusi 2 (indoor) | |
Jenis produk | DFCA48-O-XXX-XXX-X | DFCA48-I-XXX-XXX-X | |
Sistem | Dimensi (W × D × H) | 700mm × 800mm × 2200mm | 600-800-2000mm |
Berat | <256 kg (tanpa modul penyearah, baterai, peralatan opsional lainnya) | <200 kg (tanpa modul penyearah, baterai, peralatan opsional lainnya) | |
Mode Instalasi | Instalasi Tanah (Luar Ruang) | Dalam | |
Mode pemasangan kabel | Dari bawah | Dari bawah atau atas | |
Mode pemeliharaan | Dari depan | Dari depan dan belakang | |
Bahan Kabinet | Lembaran galvanis sgcc dengan resistensi korosi yang kuat | Pelat baja gulung dingin berkualitas tinggi SPCC | |
Warna kabinet | Light Grey: Ral 7035 | Light Grey: Ral9007 | |
Bar pentanahan | 7 × M6,1 × M8 | ||
EMC | EN300386 Kelas A. | ||
Tingkat perlindungan | IP55 | IP20 | |
Baterai | Rak & Ruang Dalam | 3U, rak 19 inci (menurut konfigurasi aktual) | |
Jenis baterai | Max. 10pcs DFPA48100-S/DFPA48165-S | ||
Mode pendinginan | DC AC | DC48V 1000W | TIDAK |
Unit distribusi p ower |
Input AC | 220/384VAC Tiga fase empat fase, kompatibel dengan fase tiga fase tunggal: 200-240 VAC/346-415 VAC-fase tunggal: 200-240VAC, dukungan untuk input generator diesel | |
Tipe ATS | ATS-63A1/ATS-63A2/ATS-125C1 (opsional, hanya untuk dua input AC) | ||
Input PV | Tegangan input: 102V (kisaran 70-150V), kapasitas input 63a/2p*4 | ||
Output DC | Tegangan: Mode Normal: 42VDC-58VDC, Boost Module: 53.5VDC untuk mendukung konstanta 57VDC (harus dipasang dengan baterai lithium pintar) | ||
Max.36kW saat ini (600A) | |||
Cabang Baterai | MCB ： 125a × 10 | ||
Cabang LLVD | 2 × 125AMCB, 3 × 63AMCB (LLVD1) | ||
Cabang Blvd | 2 × 32 AMCB,2 × 40 AMCB,4 × 63AMCB , 4 × 63AMCB , 2 × 125AMCB | ||
Sp d | Input AC : ： 40ka (8/20μs) | ||
Output DC : 20 ka/maks = 40ka, 8/20 μ | |||
Penyearah | Input/output | Input 85-300VAC; Output 42-58VDC; Daya 3000W, Maksimal 12 Konfigurasi | |
Pv Modul | Input/output | Tegangan input: DC70-150V Output: 3000W (0-62.5a@-42VDCTO-58VDC): Efisiensi ≥ 0,96 (opsional) | |
Pemantauan | Konfigurasi Antarmuka | Di Input: Di*6, Do Output: Do*6, Antarmuka Komunikasi: RS485*1, LAN*1 | |
Lingkungan | Suhu operasi | 0ºC hingga + 45ºC + Radiasi Surya (Dukungan -20ºC Jika dikonfigurasi kotak pra -pemanasan)） | |
Suhu penyimpanan | –40 ℃ ~ +70 ℃ | –20 ℃ ~ +60 ℃ | |
Mengoperasikan kelembaban relatif | 5% hingga 95% (tidak ada kondensasi) | ||
Ketinggian | 0 hingga 4000 m (1ºC per 200 m Suhu turun dari 2000 hingga 4000 m) | ||
