Pengukur Energi DC Multi-Loop DFPM207L

Ikhtisar Produk

Dirancang untuk 48 sistem DC di ruang server dan pusat data, meteran presisi tinggi ini menyediakan pengumpulan data energi komprehensif di titik akhir distribusi (misalnya, lemari busway, memungkinkan pemantauan daya secara real-time dan optimalisasi efisiensi energi.

Dukungan Tegangan: Sistem DC 48V

> Opsi Sirkuit Utama:

1) 1 atau 2 saluran masukan (pengukuran parameter listrik penuh)

2) Sensor Hall (Input): 400A/600A/800A/1600A (dapat dipilih)

3)10:8xDI, 2/4xDO

4) Sensor suhu/kelembaban opsional (+ akurasi 0,5°C)

> Sirkuit Cabang:

1) Mengukur arus/energi untuk rangkaian cabang Max.144

2) Sensor Aula (Keluaran): 50A/100A/200A

3) 144xDI untuk umpan balik status.

> Protokol: Modbus-RTU/TCP

> Port Komunikasi & Antarmuka : 1xRJ45, 2xRS485 (RS485-1 untuk host, RS485-2 untuk HMI)

> Protokol: Modbus-RTU/TCP

Pengenalan Produk

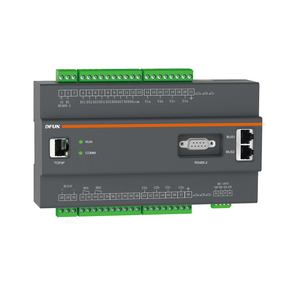

> Unit Pemantauan Jalur Masuk: DFPM207L-M-1/2

- Kemampuan Pengukuran Saluran Input: 1 atau 2 jalur masuk (dapat dipilih)

- Tegangan Terukur: sistem DC48V

- Akurasi:

1) Tegangan/Arus: Kelas 0,5 (+0,5%)

2) Tenaga/Energi: Kelas 1 (+1,0%)

- I/O: 8 x DI/2 x LAKUKAN(M2)/4 x LAKUKAN(M1)

- Pemantauan Lingkungan:

1) Kisaran Suhu: -20°C hingga +80°C (+0,5°C @25°C)

2) Kisaran Kelembapan: 0-100%RH (+5%RH)

- Antarmuka Komunikasi:

1) Uplink: 1xRJ45 + 2xRS485 (RS485-1 untuk host, RS485-2 untuk HMI)

2) Downlink: BUS1/BUS2 (kompatibel dengan rantai daisy)

- Dukungan Protokol: Modbus-RTU/TCP

- Daya Tambahan & Instalasi Daya : DC±12V (toleransi ±10%)

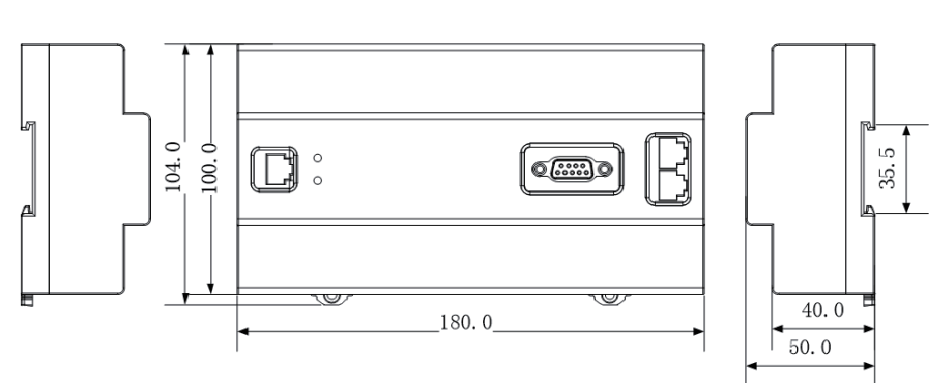

Pemasangan: Rel DIN standar
