Apa perbedaan antara resistensi internal dan impedansi?

Untuk memahami nuansa resistensi internal dan impedansi, penting untuk mengakui bahwa impedansi berkaitan dengan AC (arus bolak -balik), sedangkan resistensi internal lebih terkait dengan DC (arus searah). Terlepas dari konteksnya yang berbeda, perhitungan mereka mengikuti rumus yang sama, r = V/i, di mana r adalah resistensi atau impedansi internal, v adalah tegangan, dan saya saat ini.

Resistansi internal: penghalang terhadap aliran elektron

Resistensi internal dihasilkan dari tabrakan elektron dengan kisi ionik konduktor, mengubah energi listrik menjadi panas. Pertimbangkan resistensi internal sebagai jenis gesekan yang menghambat gerakan elektron. Dalam skenario di mana arus bergantian mengalir melalui elemen resistif, ia menghasilkan penurunan tegangan. Penurunan ini tetap dalam fase dengan arus, menggambarkan hubungan langsung antara aliran arus dan resistensi internal yang dihadapi.

Impedansi: Konsep yang lebih luas yang meliputi resistensi internal

Impedansi merupakan istilah yang lebih komprehensif yang merangkum semua bentuk oposisi terhadap aliran elektron. Ini termasuk tidak hanya resistensi internal, tetapi juga reaktansi. Ini adalah konsep di mana -mana yang ditemukan di semua sirkuit dan komponen.

Sangat penting untuk membedakan antara reaktansi dan impedansi. Reaktansi secara khusus mengacu pada oposisi yang ditawarkan ke arus AC oleh induktor dan kapasitor, elemen yang bervariasi di berbagai jenis baterai. Variabilitas ini terbukti dalam diagram yang berbeda dan nilai -nilai listrik karakteristik masing -masing jenis baterai.

Untuk menghilangkan hambatan, kita dapat beralih ke model Randles. Model ini, yang digambarkan pada Gambar 1, mengintegrasikan R1, R2, bersama C. Secara khusus, R1 mewakili resistansi internal, sedangkan R2 sesuai dengan resistansi transfer muatan. Selain itu, C menunjukkan kapasitor lapisan ganda. Khususnya, model Randles sering tidak termasuk reaktansi induktif, karena dampaknya pada kinerja baterai, terutama pada frekuensi yang lebih rendah, minimal.

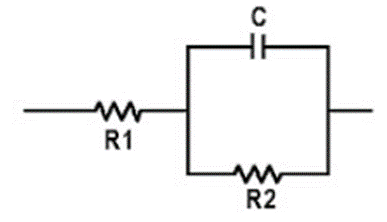

Gambar 1: Model Randles dari baterai asam timbal

Perbandingan resistensi internal dan impedansi

Untuk mengklarifikasi, perbandingan terperinci resistensi internal dan impedansi diuraikan di bawah ini.

Aspek Properti Listrik	Resistensi internal (r)	Impedansi (Z)
Aplikasi Sirkuit	Digunakan terutama dalam sirkuit yang beroperasi pada arus searah (DC).	Sebagian besar digunakan dalam sirkuit yang dirancang untuk arus bolak -balik (AC).
Kehadiran Sirkuit	Dapat diamati di sirkuit arus bolak -balik (AC) dan arus searah (DC).	Eksklusif untuk sirkuit arus bolak -balik (AC), tidak ada di DC.
Asal	Berasal dari elemen yang menghalangi aliran arus listrik.	Muncul dari kombinasi elemen yang tahan dan bereaksi terhadap arus listrik.
Ekspresi numerik	Diekspresikan menggunakan bilangan real definitif, misalnya, 5.3 ohm.	Diekspresikan melalui bilangan real dan komponen imajiner, dicontohkan oleh 'R + IK'.
Ketergantungan frekuensi	Nilainya tetap konstan terlepas dari frekuensi arus DC.	Nilainya berfluktuasi dengan frekuensi perubahan arus AC.
Karakteristik fase	Tidak menunjukkan atribut sudut atau magnitudo fase apa pun.	Ditandai dengan sudut fase dan besarnya.
Perilaku dalam medan elektromagnetik	Semata -mata menunjukkan disipasi daya ketika terpapar medan elektromagnetik.	Menunjukkan disipasi daya dan kapasitas untuk menyimpan energi dalam medan elektromagnetik.

Presisi dalam pengukuran resistansi internal baterai

Sebagai penyedia solusi yang berspesialisasi dalam memantau dan mengelola baterai cadangan, DFUN penekanan pada pengukuran resistensi internal baterai selaras dengan praktik industri yang sudah mapan, menarik inspirasi dari perangkat yang diterima secara luas seperti Fluke atau Hioki. Metode memanfaatkan yang mirip dengan perangkat ini, yang dikenal karena keakuratannya dan penerimaan pelanggan yang meluas, kami mematuhi standar seperti IEE1491-2012 dan IEE1188.

IEE1491-2012 memandu kita dalam memahami resistensi internal sebagai parameter dinamis, yang memerlukan pelacakan terus menerus untuk mengukur penyimpangan dari baseline. Sementara itu, standar IEE1188 menetapkan ambang tindakan, menasihati bahwa jika resistensi internal melebihi 20% dari garis standar, baterai harus dipertimbangkan untuk penggantian atau mengalami siklus yang dalam dan mengisi ulang.

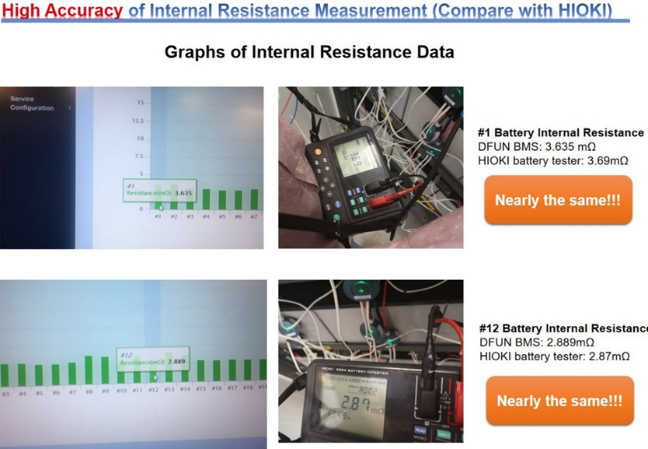

Bergerak dari prinsip -prinsip ini, metode kami untuk mengukur resistansi internal melibatkan pengemaran baterai ke frekuensi dan arus tetap, diikuti dengan pengambilan sampel tegangan. Pemrosesan selanjutnya, termasuk perbaikan dan penyaringan melalui sirkuit penguat operasional, menghasilkan pengukuran resistensi internal yang akurat. SWIFT yang luar biasa, metode ini biasanya berakhir dalam 100 milidetik, menawarkan kisaran akurasi yang mengagumkan dari 1% hingga 2%.

Sebagai kesimpulan, ketepatan dalam pengukuran resistensi internal memastikan pemantauan baterai yang efektif, berkontribusi pada umur panjangnya. Panduan ini bertujuan untuk membantu mereka yang mungkin merasa sulit untuk membedakan antara resistensi internal dan impedansi, memfasilitasi pemahaman yang bernuansa sifat listrik ini. Untuk informasi dan pemahaman yang lebih komprehensif, Anda dapat mengeksplorasi sumber daya tambahan dari DFUN Tech.
