Gardu induk modern bergantung pada sistem baterai DC untuk mengoperasikan relai proteksi, pemutus sirkuit, peralatan SCADA, sistem komunikasi, dan penerangan darurat selama pemadaman listrik. Jika satu sel lemah rusak, keandalan seluruh rangkaian baterai dapat terganggu.
Sistem pemantauan baterai gardu induk memberikan visibilitas terus menerus terhadap kondisi baterai. Dengan memantau setiap sel dan rangkaian baterai secara real-time, perusahaan utilitas dapat mendeteksi tanda-tanda awal kerusakan, mengurangi inspeksi manual, dan mencegah kegagalan daya DC yang tidak terduga.
Baterai gardu induk sering kali tetap terisi daya mengambang selama bertahun-tahun. Selama periode ini, penuaan, korosi, sambungan longgar, masalah pengisian daya, dan perubahan suhu dapat terjadi tanpa gejala yang jelas.
Pemeriksaan berkala hanya memberikan gambaran singkat tentang kondisi baterai. Sebagai perbandingan, online monitor baterai gardu induk beroperasi 24/7 dan mengidentifikasi perubahan abnormal sebelum mempengaruhi peralatan penting.
Pemantauan berkelanjutan membantu perusahaan utilitas:

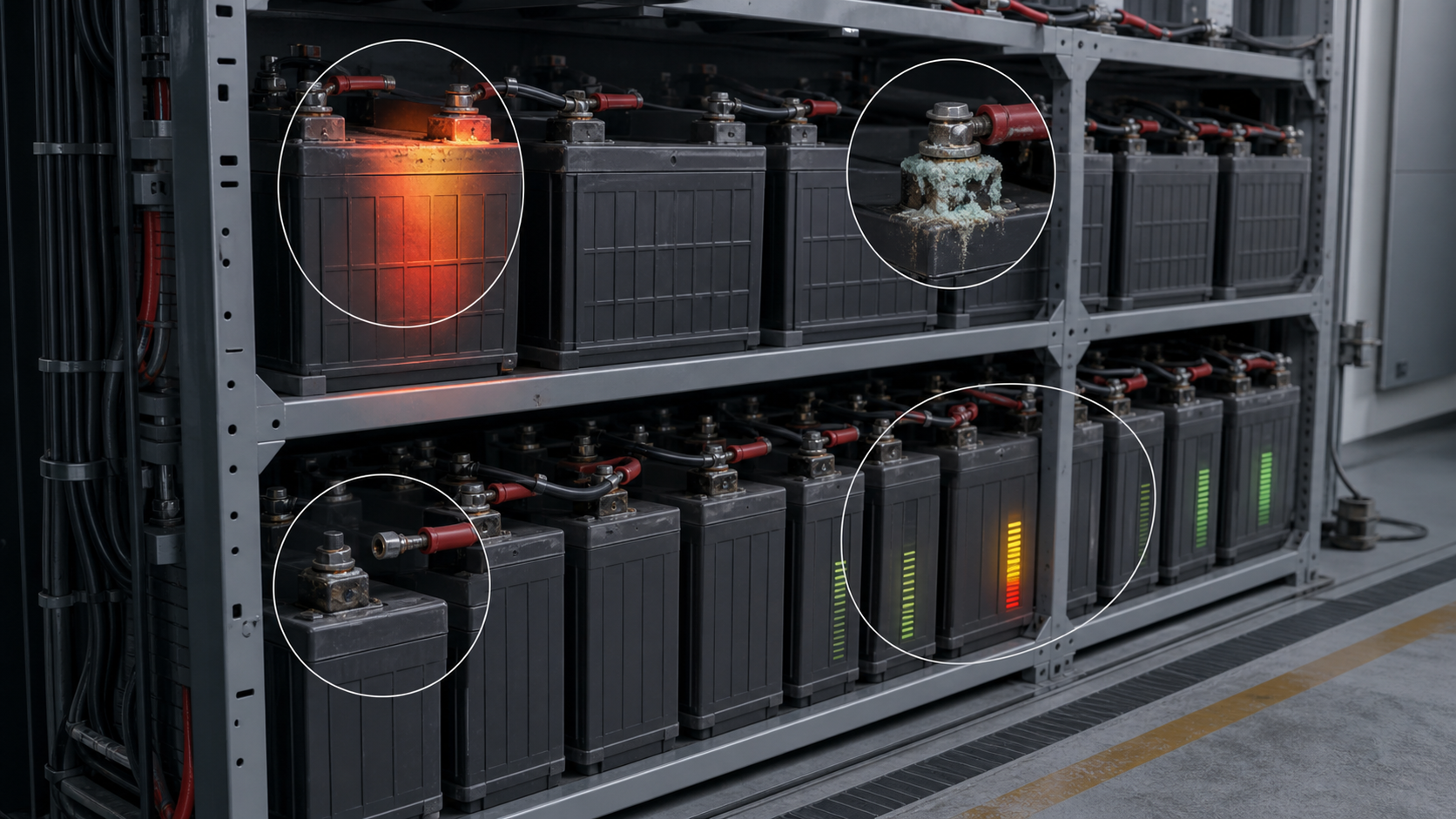

Kegagalan baterai biasanya terjadi secara bertahap dan tidak terjadi tanpa peringatan. yang andal Sistem pemantauan baterai DC dapat mengidentifikasi banyak masalah ini melalui tegangan, hambatan, suhu, dan tren arus.
Risiko umum meliputi:
Tanpa pemantauan terus-menerus, kondisi ini mungkin tetap tersembunyi hingga baterai diperlukan dalam keadaan darurat.

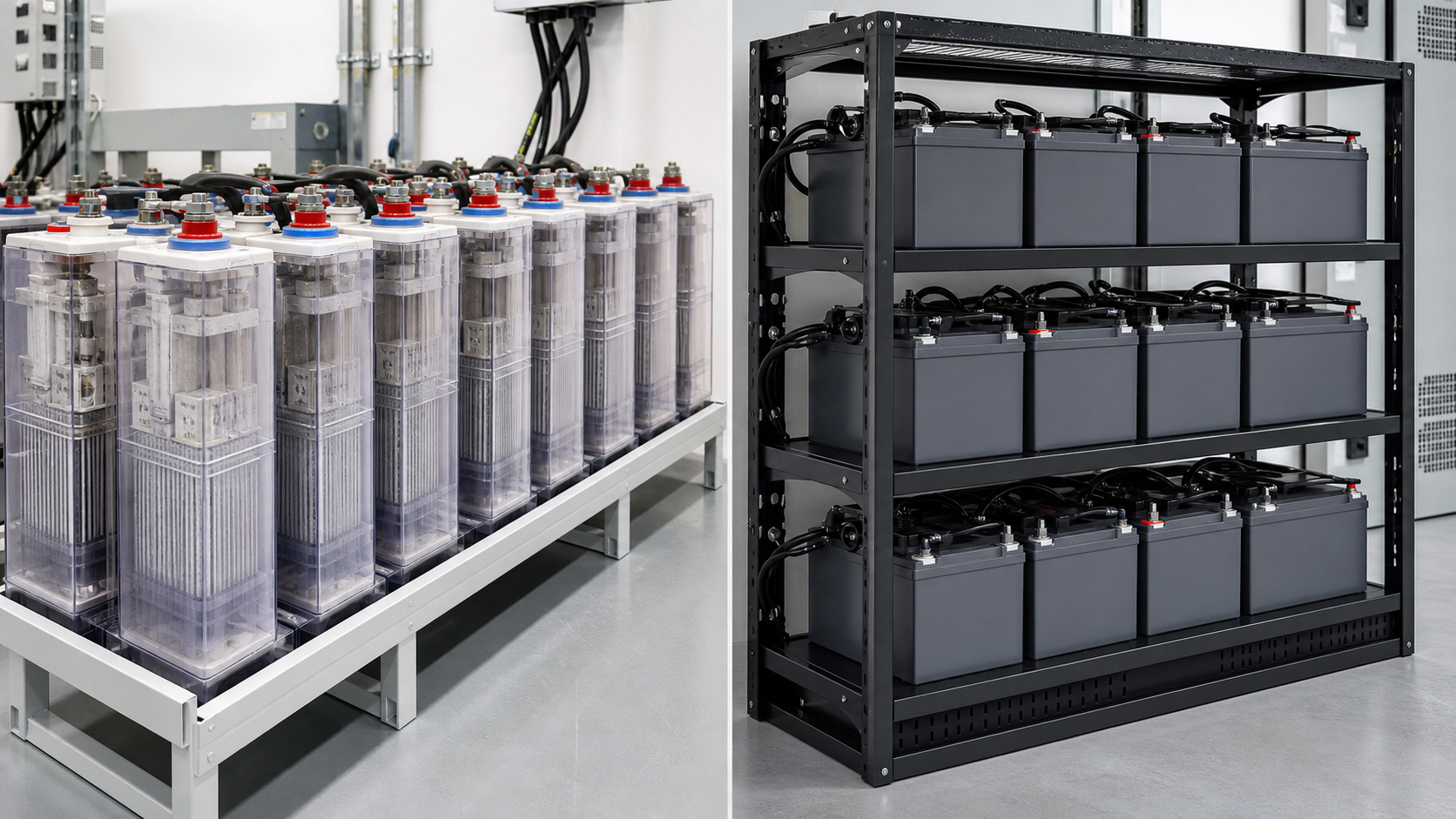

Gardu listrik biasanya menggunakan Nikel-Kadmium (Ni-Cd), Valve-Regulated Lead-Acid (VRLA), atau baterai timbal-asam yang terendam banjir. Setiap bahan kimia memerlukan strategi pemantauan yang sesuai.
Pemantauan baterai Ni-Cd harus fokus pada voltase sel individual, kondisi pengisian daya, suhu, tren penuaan terkait elektrolit, dan kinerja string. Karena perubahan resistansi internal mungkin tidak terlalu terasa dibandingkan baterai VRLA, voltase jangka panjang dan tren pengisian daya sangatlah penting.
Pemantauan baterai VRLA biasanya berfokus pada tegangan sel, resistansi internal, suhu, arus pengisian, dan penurunan kapasitas. Tren resistensi internal yang meningkat dapat memberikan peringatan dini akan penuaan baterai dan berkurangnya kemampuan cadangan.
Solusi pemantauan baterai gardu induk yang fleksibel harus mendukung baterai Ni-Cd, VRLA, VLA, dan lithium pada satu platform.
Sistem yang efektif harus memantau sel individual dan keseluruhan rangkaian baterai. Parameter yang paling penting adalah sebagai berikut.
Pemantauan tegangan sel berkelanjutan mendeteksi sel lemah, pengisian berlebih, pengisian daya kurang, dan ketidakseimbangan tegangan. Bahkan penyimpangan kecil pun dapat mengindikasikan adanya kesalahan yang sedang berkembang.
Suhu yang tinggi mempercepat penuaan baterai, sedangkan suhu yang tidak merata dapat mengindikasikan ventilasi yang buruk, masalah pengisian daya, atau sel yang rusak. Alarm suhu real-time membantu mencegah kerusakan termal.
Resistansi internal adalah salah satu indikator kerusakan baterai yang paling berguna. Pemantauan tren dapat mengungkap penuaan jauh sebelum hilangnya kapasitas menjadi jelas selama uji pelepasan.
Tegangan rangkaian, arus mengambang, arus pengisian/pengosongan, dan arus riak memberikan informasi berharga tentang kinerja pengisi daya dan kondisi baterai secara keseluruhan.
Terminal yang longgar atau terkorosi dapat menyebabkan voltase turun dan pemanasan lokal. Mendeteksi resistensi koneksi yang tidak normal memungkinkan tim pemeliharaan memperbaiki masalah ini sebelum menjadi bahaya keselamatan.

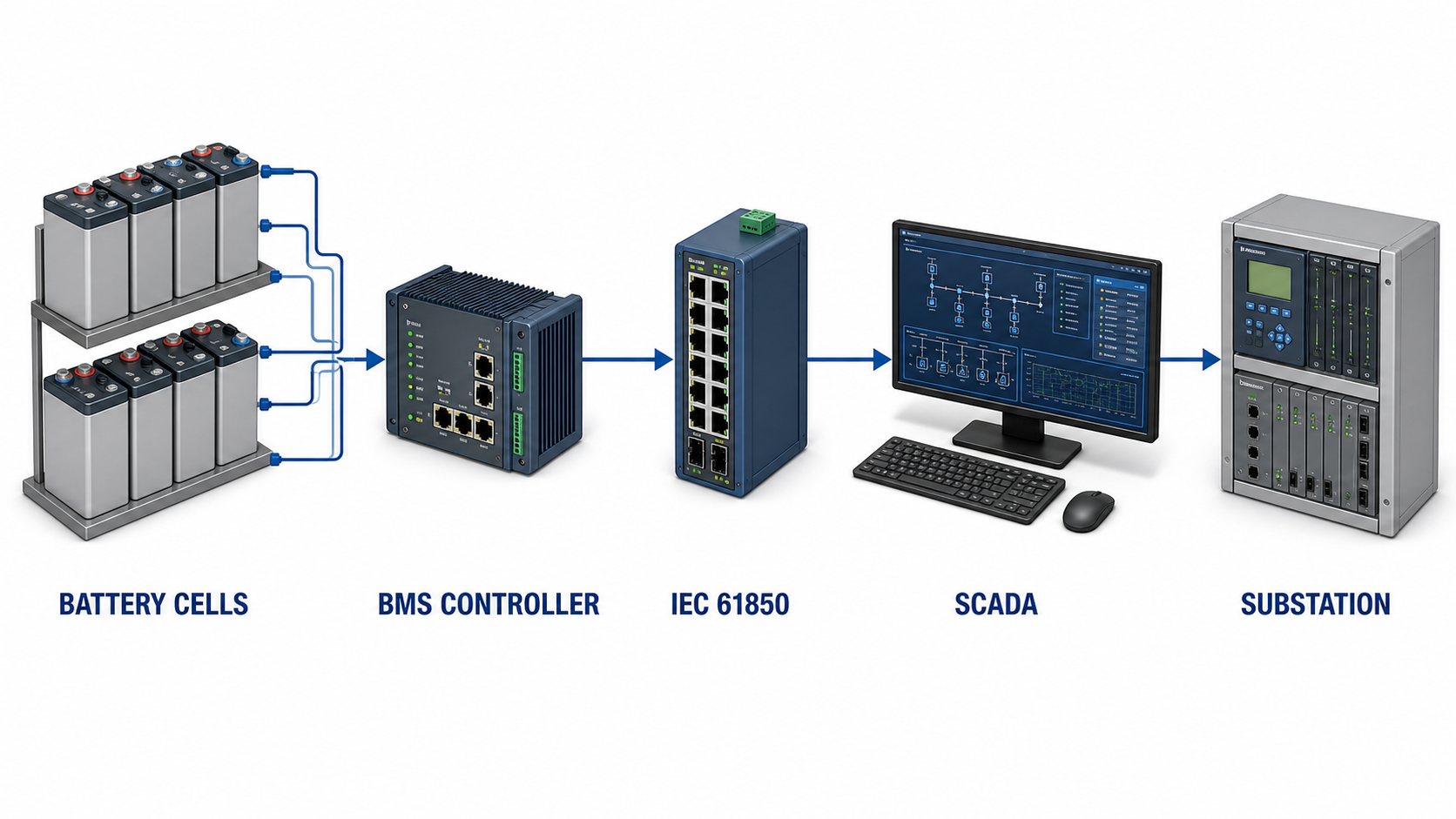

Utilitas sering kali memerlukan data baterai agar tersedia melalui SCADA, EMS, DCS, atau platform manajemen jaringan yang ada. Oleh karena itu, sistem pemantauan baterai modern untuk utilitas harus mendukung protokol komunikasi industri standar.
Opsi integrasi umum meliputi:
Pemantauan baterai IEC 61850 sangat berharga untuk gardu induk digital karena menyederhanakan komunikasi dengan perangkat elektronik cerdas dan sistem otomasi gardu induk.
Sebelum memilih sistem pemantauan baterai gardu induk, insinyur harus mengkonfirmasi informasi proyek berikut:
Sensor pemantauan harus dipasang tanpa mengganggu pengoperasian normal baterai bila memungkinkan. Perutean kabel, isolasi, kompatibilitas elektromagnetik, dan prosedur keselamatan listrik juga harus dipertimbangkan.

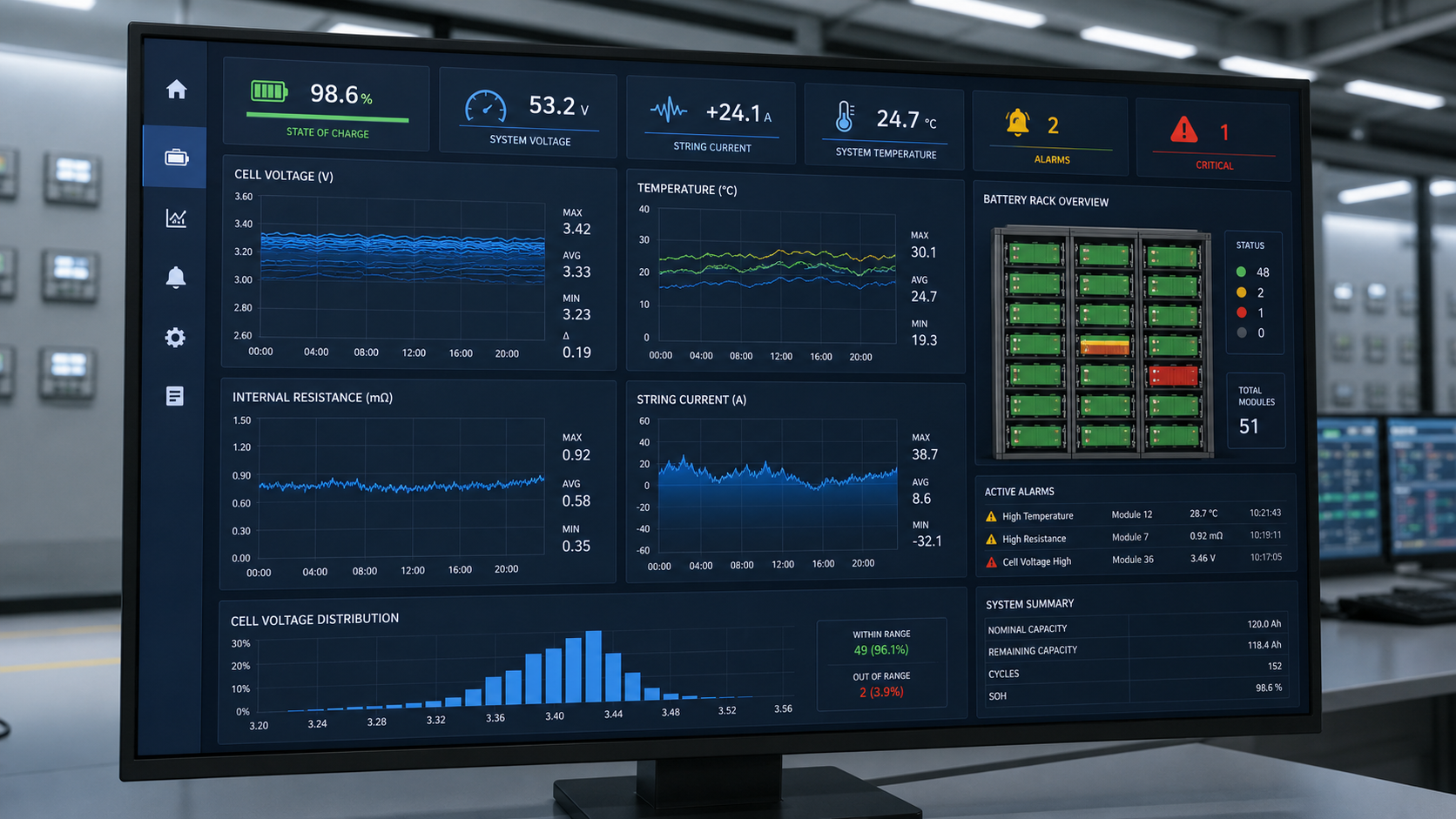

Sistem profesional harus menyediakan lebih dari sekedar data mentah. Alarm multi-level, tren historis, dan laporan otomatis membantu para insinyur memahami sel mana yang tidak normal, seberapa cepat kerusakannya, dan kapan pemeliharaan diperlukan.
Fungsi yang berguna meliputi:
Hal ini memungkinkan utilitas untuk beralih dari penggantian terjadwal ke pemeliharaan berbasis kondisi, sehingga mengurangi kunjungan lokasi yang tidak perlu dan biaya penggantian baterai.

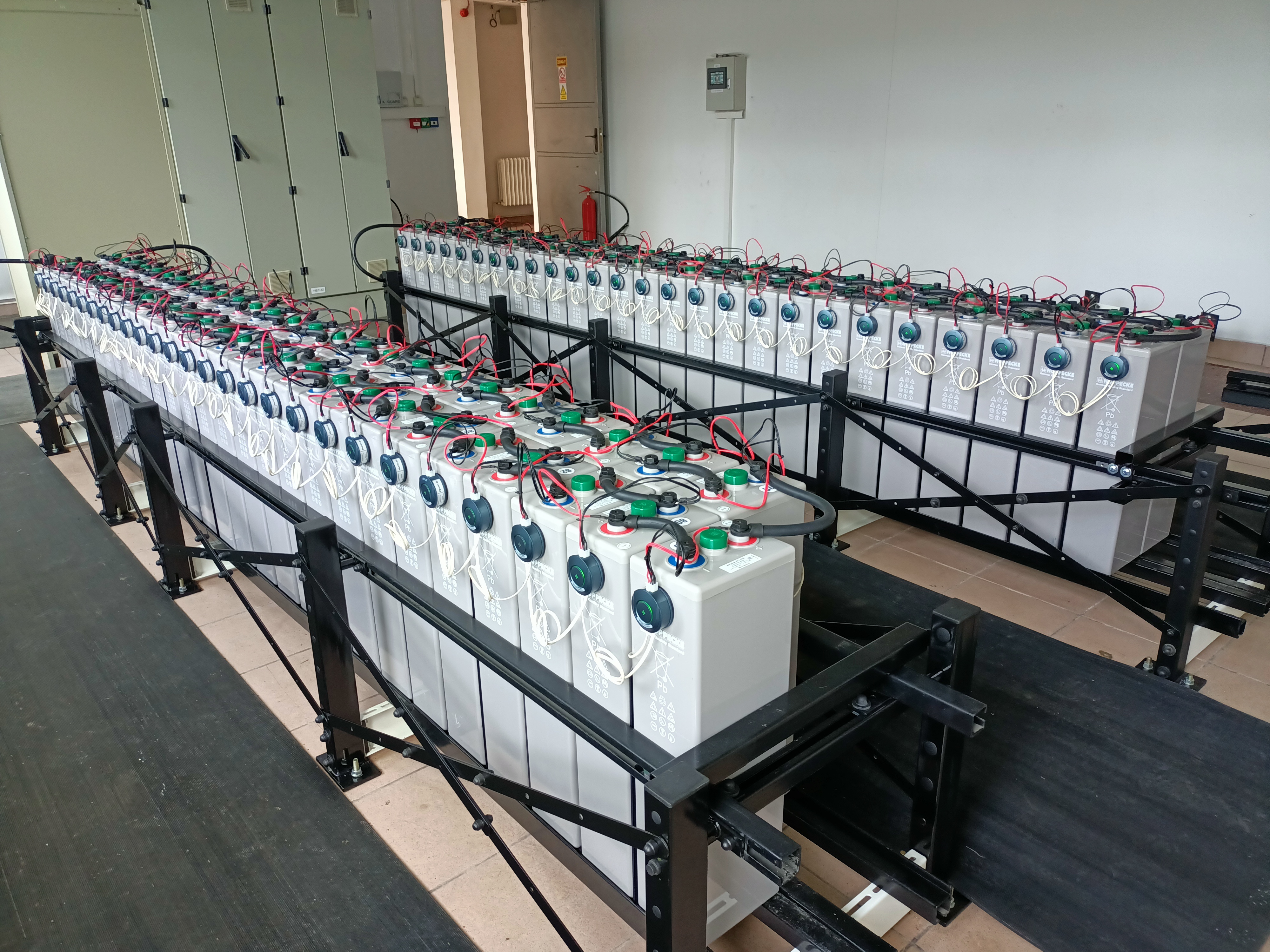

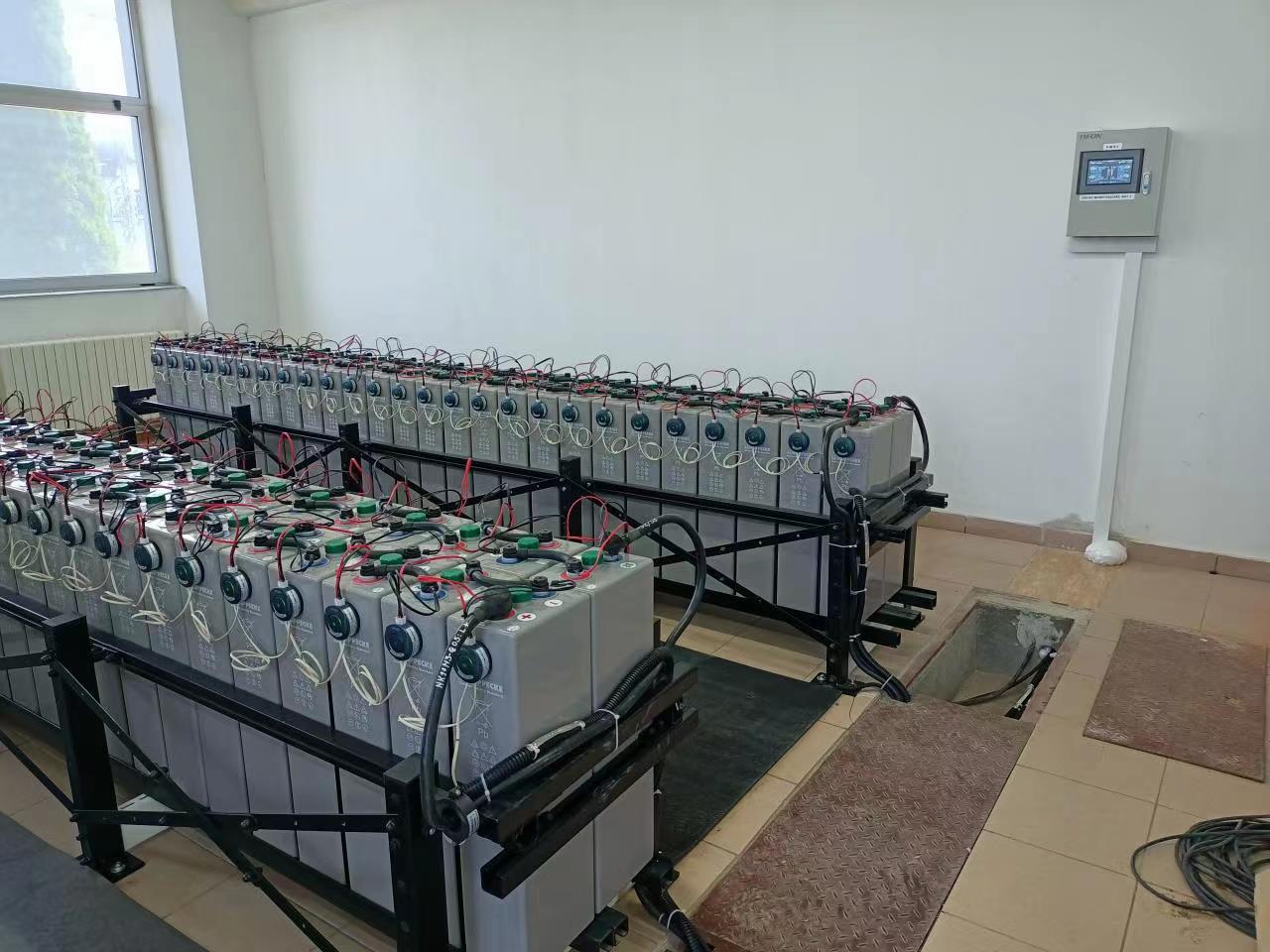

DFUN menyediakan solusi pemantauan baterai gardu induk yang lengkap untuk gardu listrik, jaringan transmisi dan distribusi, pembangkit listrik, utilitas industri, dan fasilitas energi terbarukan.
Solusi DFUN mendukung:
Baik untuk meningkatkan instalasi yang ada atau merancang gardu induk baru, DFUN membantu perusahaan utilitas mengidentifikasi risiko baterai lebih awal, mengurangi biaya pemeliharaan, dan meningkatkan keandalan daya cadangan.
Di sebagian besar proyek, sistem pemantauan dapat dipasang sambil meminimalkan gangguan terhadap operasi yang ada. Rencana pemasangan harus mengikuti prosedur keselamatan kelistrikan khusus lokasi.
Ya. Platform pemantauan baterai profesional dapat mendukung berbagai kimia baterai, termasuk baterai Ni-Cd, VRLA, VLA, dan litium.
Tidak. Pemantauan online memberikan peringatan dini terus-menerus, sementara pengujian kapasitas berkala memverifikasi kapasitas cadangan aktual dan waktu proses. Menggunakan keduanya memberikan informasi kesehatan baterai yang lebih lengkap.
Ambang batas yang dapat dikonfigurasi, penundaan alarm, peringatan multi-level, dan analisis tren membantu membedakan penurunan yang sebenarnya dari fluktuasi sementara.
Untuk merekomendasikan solusi yang tepat, harap berikan jenis baterai, voltase sel, jumlah sel dan string, metode komunikasi, SCADA atau platform otomasi yang ada, persyaratan alarm, dan lingkungan pemasangan.
Hubungi DFUN untuk mendiskusikan proyek Anda dan menerima proposal sistem pemantauan baterai gardu induk yang disesuaikan.
